充电桩电路板选型指南 从功能需求到核心方案

充电桩作为电动汽车能量补给的核心设备，其内部电路板的设计与选型直接决定了设备的可靠性、安全性及功能丰富度。不同类型的充电桩（交流慢充/直流快充）以及不同的功能模块，对电路板的需求各不相同。

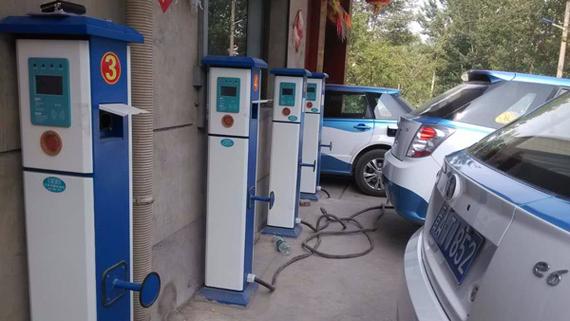

一、交流充电桩的电路板
交流充电桩本质上是带控制功能的电源连接装置。其电路板主要包括两大类：

1. 主控板（MCU控制板）：负责与车辆BMS（电池管理系统）通信（通过CP信号）、控制继电器通断、计量电量、人机交互（刷卡/扫码/显示屏）以及联网功能。这类电路板通常采用工业级微控制器。
2. 计量与通信板：部分充电桩将电能计量模块（如专用计量芯片）和通信模块（4G/CAT1、Wi-Fi、蓝牙）独立设计，以提升精度和信号质量。
交流桩的电路板相对简单，需满足户外防护和宽温工作。

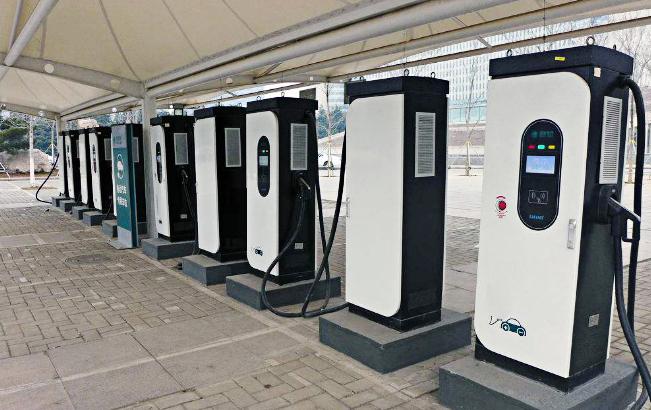

二、直流充电桩的电路板复杂度提升
直流快充桩包含AC-DC整流、DC-DC变换、功率因数校正等电力电子环节。所使用的电路板种类更多：

1. 功率控制板（Power Board）：承载IGBT或SiC功率器件驱动电路、采样电路、保护电路。常采用多层厚铜板以承受大电流。
2. 主控板（Main Controller Board）：运行充电逻辑、CAN总线通信、绝缘检测、温度监控等，需高性能MCU或MPU。常采用工业级ARM或DSP。
3. 计量板：符合国家电网计量标准，内置专用电能计量芯片。材料多为高TG FR-4。
4. 通信板：负责与后台系统、用户App、车辆BMS和刷卡模块的数据交换。

三、功能模块对电路板的特殊要求
- 通信模块：通常使用FR-4板材，需做阻抗控制。
- 控制与采样模块：多采用6层及以上PCB，内层完整地平面以抗干扰。
- 功率变换模块：采用铝基板或厚铜PCB，以增强散热，部分高压场景使用陶瓷基板。

四、常见电路板方案选型建议
1. 材料选择：主流为FR-4，高TG值（≥170℃）保证高温稳定性。高频开关电路考虑罗杰斯板材。
2. 层数：交流和简单直流桩2-4层即可；高性能直流桩主控多为6-8层，功率板可能需4层以上且铜厚2oz-4oz。
3. 关键芯片：主控可选NXP、TI、ST的工业级ARM Cortex-M系列，功率级常见英飞凌、富士电机的IGBT驱动方案。
4. 隔离设计：强弱电之间需保证安规距离，通信部分常加隔离芯片。

五、
充电桩的电路板选型必须匹配应用场景和功率等级。交流桩侧重主控与通信板，对材质要求以稳定和低成本为主；直流桩则需精心设计功率板，兼顾高电流、高散热和严格的电磁兼容性。由于涉及国标安全规范（如GB/T 18487），设计时应优先选用工业级及以上等级的组件和PCB工艺节点。整体来说，主流选型集中在：交流桩 - 2至4层FR-4控制板+计量通信板；直流桩 - 高性能6层以上控制板、厚铜功率板和高效能FR-4通信板。
